Устройства опорные защитные роликовые УОЗР применяются в основном при прокладке трубопровода методом горизонтально-направленного бурения ГНБ с длиной защитного футляра больше 200 метров при условиях эксплуатации от – 40 °С до 60 °С.
Использование устройств опорные защитные роликовых УОЗР необходимо в следующих случаях:
— защита от повреждений изоляционного покрытия трубопровода при протаскивании в кожухе-футляре;
— диэлектрический барьер между рабочим трубопроводом и защитным футляром;
— прокладка трубопровода в футляре с длиной футляра более 200 метров, где не эффективно использование аналогичных устройств с опорами скольжения;
— распределение общего веса рабочего трубопровода равномерно внутри защитного футляра.

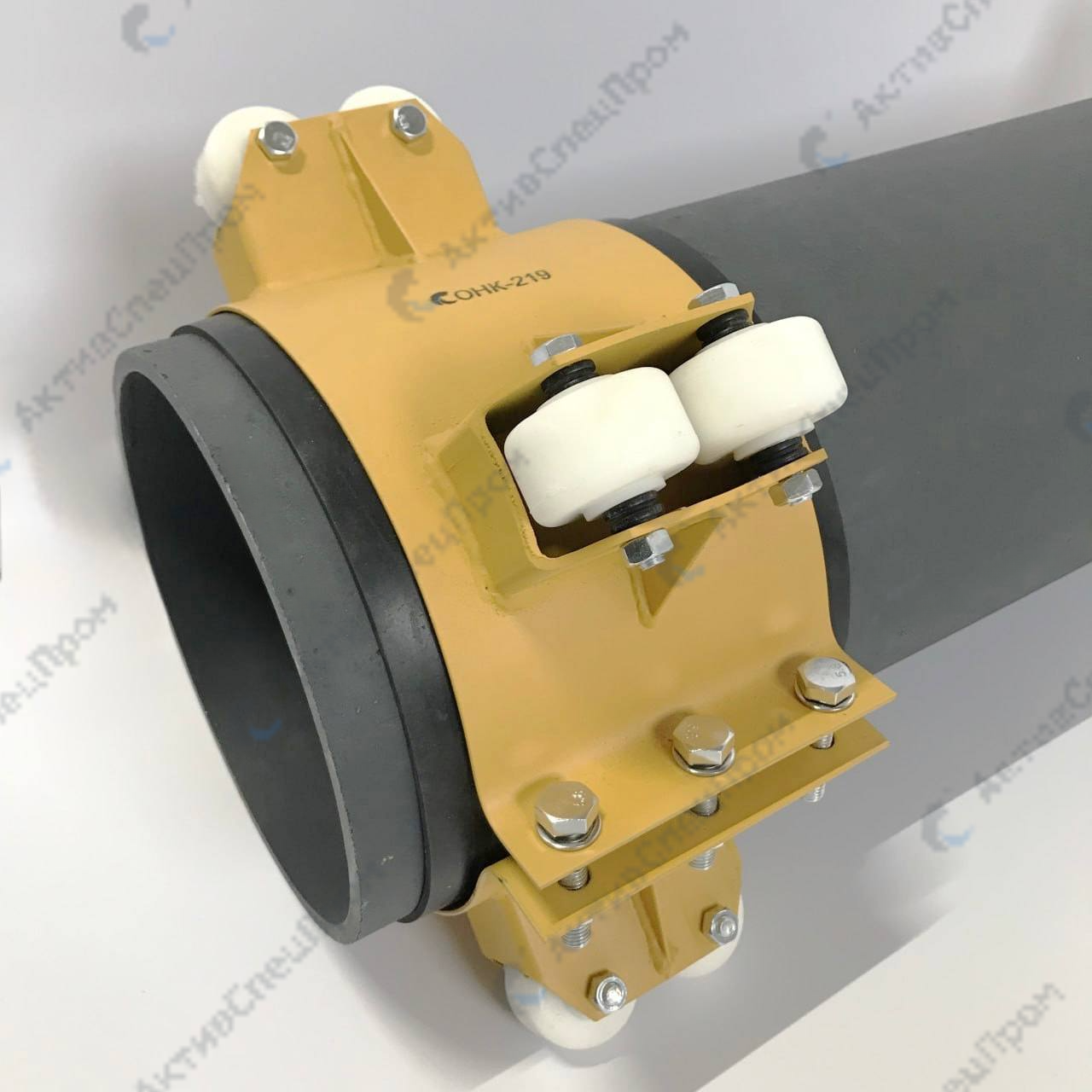

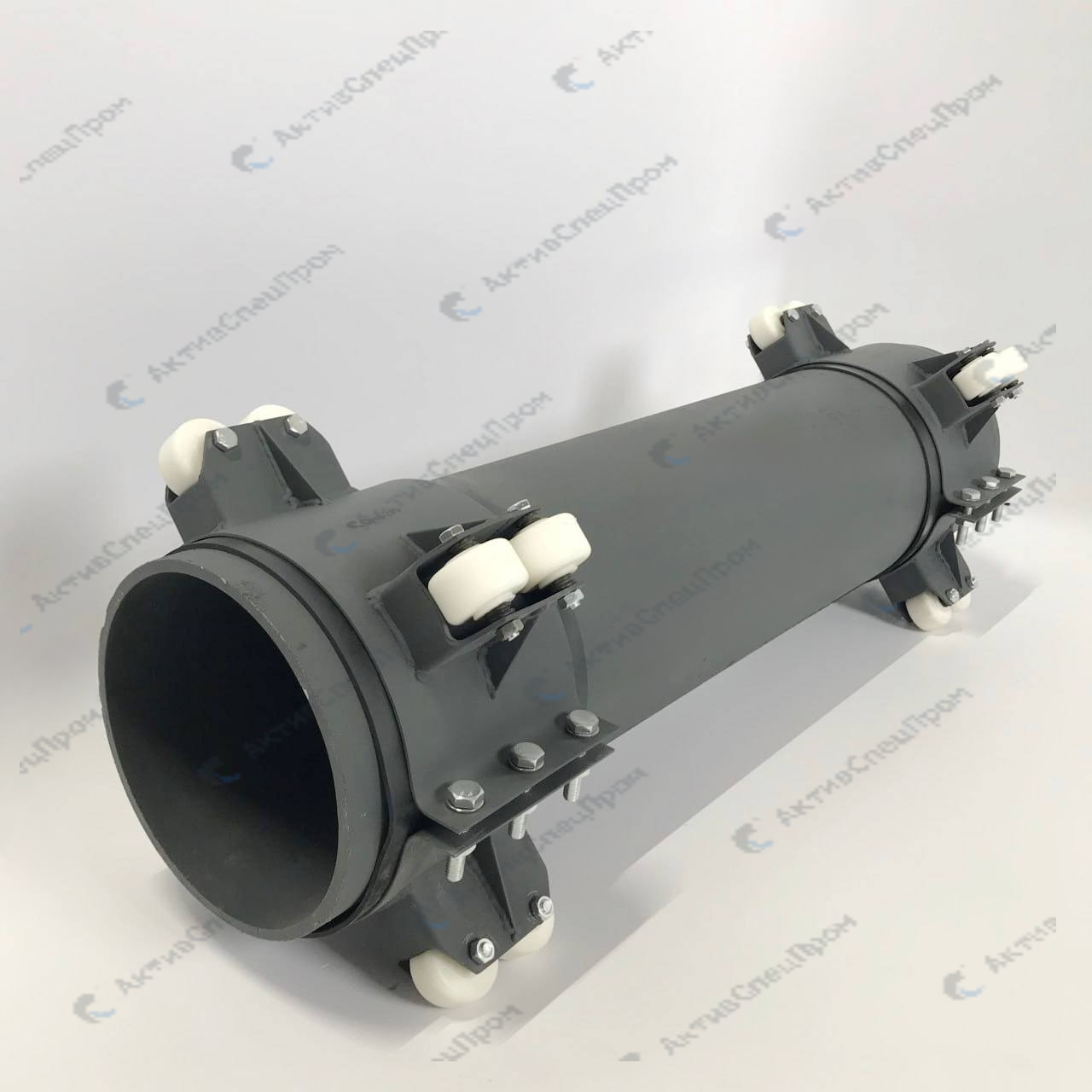

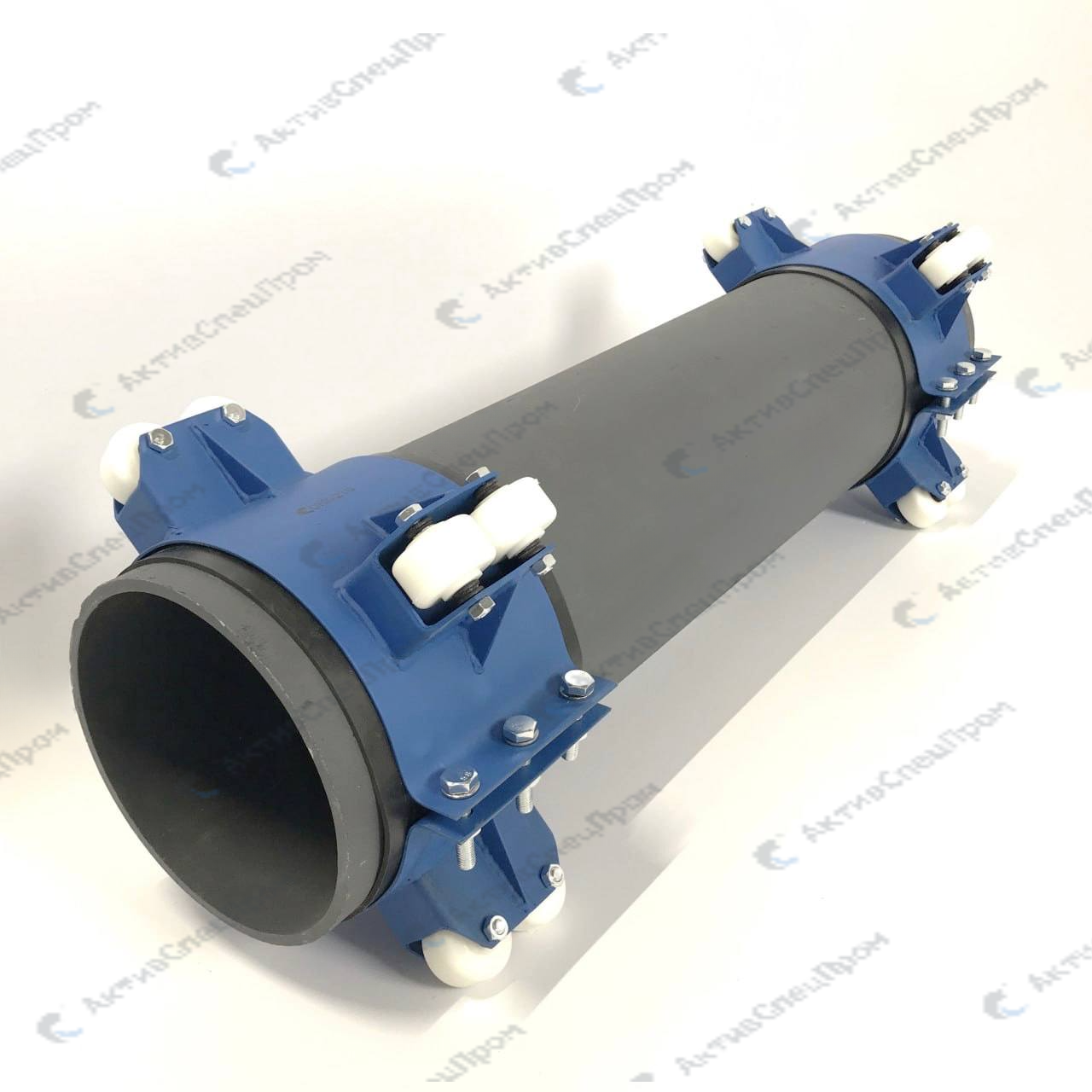

Устройство УОЗР имеет конструкцию из двух и трех сегментов с роликовыми опорами. Сегменты друг с другом соединяются болтами.
| Показатель | Значение |
|---|---|
| Количество сегментов в кольце диаметром 57-325 мм, шт. | 2 |
| Количество сегментов в кольце диаметром 377-1420 мм, шт. | 3 |
| Количество роликов в опоре кольца диаметром 57-168 мм, шт. | 1 |
| Количество роликов в опоре кольца диаметром 219-530 мм, шт. | 2 |
| Количество роликов в опоре кольца диаметром 630-1420 мм, шт. | 4 |
| Предел прочности опор при температурах от – 40 °С до + 60 °С, кг/см², не менее | 120 |
| Диэлектрическая проницаемость опор при частоте 10⁶ Гц, не более | 2,4 |
| Удельное объемное сопротивление, Ом/см, не менее | 10 |
По желанию заказчика устройства опорные защитные роликовые УОЗР могут быть изготовлены под любой диаметр рабочего трубопровода с различным количеством опор.
Устройство опорное защитное роликовое УОЗР изготавливаются в соответствии с ТУ 4834-004-48505838-2006, ТУ 1469-012-05931855-2016.
